770-608

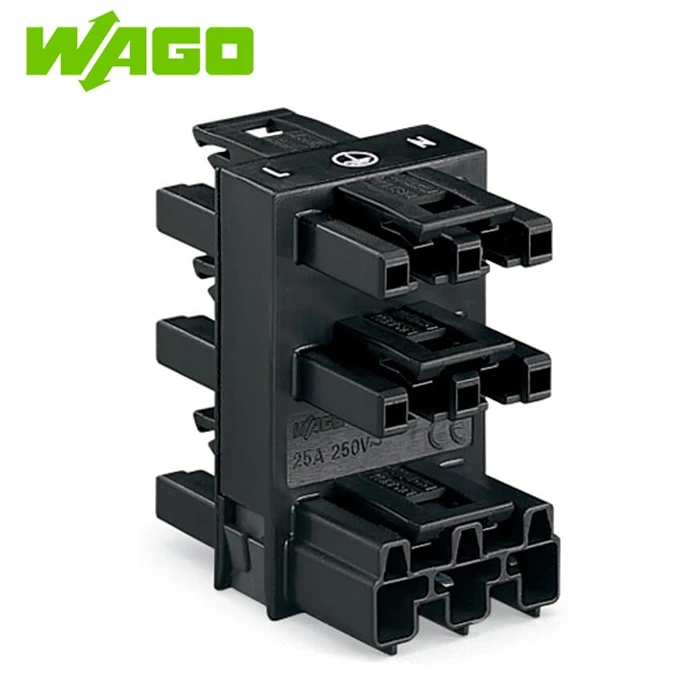

Connettore di distribuzione a 5 vie

Invia la tua richiesta

Scarica

Descrizione

Connettore di distribuzione a 5 vie; 3 poli; Merluzzo. UN; 1 input; 5 output; output su entrambi i lati; nero

Connettore di distribuzione Winsta® MIDI con tipo di protezione IP20

Il connettore di distribuzione MIDI WinSTA® con tipo di protezione IP20 fornisce le basi per l'installazione di conduttori a filamento e solidi -. Sia su PCB, in armadietti di controllo o per le luci di collegamento, i connettori di installazione collegabili da Wago consentono di effettuare connessioni in base a vari requisiti in pochi secondi. Le opzioni di codifica riducono gli errori di installazione, consentendo un cablaggio rapido e sicuro di tutti i componenti. Il connettore di installazione collegabile offre protezione contro il contatto con componenti in diretta in conformità con il tipo di protezione IP20 (quando accoppiato: IP2XC (questi connettori compatti non sono progettati per l'uso in aree aperte e facilmente accessibili!). Grazie alla codifica a colori e alla codifica meccanica dei connettori di installazione pluggable WinSta® MIDI, è possibile distinguere chiaramente circuiti diversi. La corrente e la tensione nominati sono criteri importanti per la selezione di un connettore di installazione collegabile: ci raccontano dei domini d'uso del prodotto. Questo prodotto ha una valutazione corrente di 25 A - quindi è adatto per carichi elevati. Il sistema di connessione plughevole MIDI WinSTA® con push - nella tecnologia di connessione a pressione a molla Cage Clamp® facilita l'elettrificazione precisa. Grazie allo slot di prova incluso, le connessioni possono essere controllate anche quando sono collegate. Questo risparmia tempo, manodopera e denaro.

WinSta® MIDI Solutions per l'installazione elettrica - Protetta contro il malinteso e la manutenzione -

Il sistema di connessione pluggable WinSTA® consente l'installazione elettrica pluviabile. Ciò consente di risparmiare tempo, abbassare i costi e ridurre la necessità di assistenza. Scegli la durata e la qualità: con il tipo di protezione IP20 da Wago rende visibilmente più semplice l'installazione di componenti elettrici.

Protezione contro il malinteso elimina gli errori
circuiti semplici
con una codifica per un gran numero di usi
Custom - Soluzioni ingegnerizzate
Sostituzione rapida di unità difettose durante il funzionamento in corso

Dati di connessione

Numero totale di potenziali	3
Funzione PE	Contatto PE precedente

Connessione 1

Numero di pole

Dati fisici

Spaziatura dei perni	10 mm / 0,394 pollici
Larghezza	30 mm / 1,181 pollici
Altezza	48 mm / 1,89 pollici
Profondità	46 mm / 1,811 pollici

Dati meccanici

Utilizzo	Applicazioni di rete generale
Coding	A
Marcatura	L ⏚ N
Potenziale marcatura	L ⏚ N
Forza di accoppiamento di una plug - in connessione	ca. . 20… 70 N (a seconda del numero di polo)
Forza di ritenzione di una plug - in connessione	Quando è bloccato:> 80 N
Forza non accoppiante di una spina - in connessione	Sbloccato: ca. . 20… 70 N (a seconda del numero di polo)
Numero di cicli di accoppiamento	200, senza carico resistivo
Tipo di casella di distribuzione	Connettore di distribuzione, 5 vie
Tipo di protezione	IP20; Se accoppiato: IP2XC (questi connettori compatti non sono progettati per l'uso in aree aperte e facilmente accessibili!)

Plug - in connessione

Tipo di contatto (connettore pluggable)	Presa/spina
Protezione di cattivazione	SÌ
Nota sulla protezione del malinteso	TuttoWinsta^®I componenti sono protetti al 100% dal malinteso quando: a.) Collegamento di diversi numeri di poli b.) Collegamento durante la ruota 180 c.) Collegamento mentre è sfalsato laterale d.) Collegamento di un palo
Leva di bloccaggio	SÌ
Blocco di plug - in connessione	leva di bloccaggio
Nota sul sistema di bloccaggio	Tutti i connettori per le installazioni montate (snap - nelle versioni per apparecchi di illuminazione o dispositivi, tutti i tipi di connettori PCB e di distribuzione) sono in fabbrica - dotati di leve di bloccaggio per garantire che le spine e le prese siano in modo sicuro. Le leve di bloccaggio aggiuntive sono necessarie solo per i cavi di volo (spina/presa).
Numero di leve di bloccaggio	6

Dati sui materiali

Nota (dati sui materiali)	Le informazioni sulle specifiche del materiale sono disponibili qui
Colore	nero
Materiale isolante (alloggio principale)	Poliammide (PA66)
Classe di infiammabilità per UL94	V0
Materiale di contatto	Lega di rame o rame; Surface - trattato
Contattare la placcatura	Stagno
Carico di fuoco	0,957mj
Peso	37g

Requisiti ambientali

Temperatura di elaborazione	-5… +40 grado
Temperatura operativa continua	-35… +85 grado
Nota sulla temperatura operativa continua	Parti isolanti per temperature inferiori o uguali a 105 gradi
