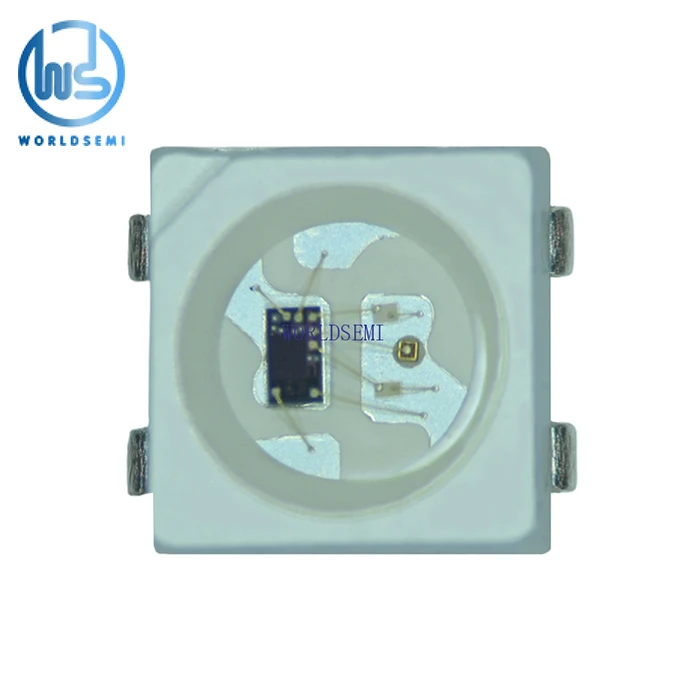

WS2812B - mini - v3/W.

Caratteristiche e vantaggi

• Il circuito di controllo e il LED condividono l'unica fonte di alimentazione.
• Il circuito di controllo e il chip RGB sono integrati in un pacchetto di 3535 componenti, per formare un pixel indirizzabile completo.
• Costruito - nel circuito di rimodellamento del segnale, dopo il rimodellamento dell'onda al driver successivo, assicurarsi che l'onda - la distorsione della forma non si accumuli.
• Costruito - nel circuito di ripristino elettrico e circuito di ripristino perso Power.
• Ogni pixel dei tre colori primari può ottenere 256 display di luminosità, completato il display a colori a colori 16777216 e la frequenza di scansione è di 2kHz.
• Segnale di trasmissione della porta a cascata per singola riga.
• Quando la frequenza di aggiornamento è di 30 fps, il numero a cascata non è inferiore a 1024 pixel.
• Invia dati a velocità di 800kbps.
• Il colore della luce è altamente coerente, costo - efficace.
• L'alimentazione inversa non danneggerà.
• La periferia non ha bisogno di componenti elettronici compresi i condensatori.

Applicazioni

• Elettronica di consumo.
• Full - Stringa color Light, LED Full - barra a colori a colori, tubo di guardrail a LED.
• Illuminazione decorativa a LED, schermo a LED, video irregolare video a LED interno/esterno, vari prodotti elettronici, tendone elettrico.

Descrizione generale
WS2812B - mini - V3/W è una fonte di luce LED di controllo intelligente che il circuito di controllo e il chip RGB sono integrati in un pacchetto di 3535 componenti. Un componente di volat. Parte di controllo corrente, garantendo efficacemente l'altezza del colore della luce del punto pixel coerente.

Il protocollo di trasferimento dei dati utilizza la modalità di comunicazione NZR singola. Dopo la potenza pixel - al ripristino, la porta DIN riceve i dati dal controller, il primo pixel raccoglie i dati iniziali a 24 bit iniziali quindi inviati al blocco dei dati interni, gli altri dati che rimodellano dal circuito di amplificazione di rimodellamento del segnale interno inviati al pixel a cascata successivo attraverso la porta DO. Dopo la trasmissione per ciascun pixel, il segnale per ridurre il 24 bit. Pixel adotta la tecnologia di trasmissione del rimodellamento automatico, creando il numero di cascata di pixel non è limitato alla trasmissione del segnale, dipende solo dalla velocità della trasmissione del segnale.

RESET time>280μs, non causerà un ripristino sbagliato durante l'interruzione, supporta la frequenza inferiore e l'MCU economico.

Aggiorna gli aggiornamenti di frequenza a 2kHz, la frequenza a bassa cornice e nessun sfarfallio appare nella videocamera HD, migliora l'eccellente effetto del display.

LED con bassa tensione di guida, protezione ambientale e risparmio energetico, elevata luminosità, angolo di scattering è grande,
Buona consistenza, bassa potenza, lunga vita e altri vantaggi. Il chip di controllo integrato nel LED sopra diventa di più
Circuito semplice, piccolo volume, installazione comoda.
