Array integrato Vesta® serie SE Dim-To-Warm Gen1 18mm con supporto S2
Array integrato Bridgelux® Vesta® serie SE Dim-To-Warm Gen1 18mm con supporto S2
Descrizione
Array integrato Bridgelux® Vesta® serie SE Dim-To-Warm Gen1 18mm con supporto S2

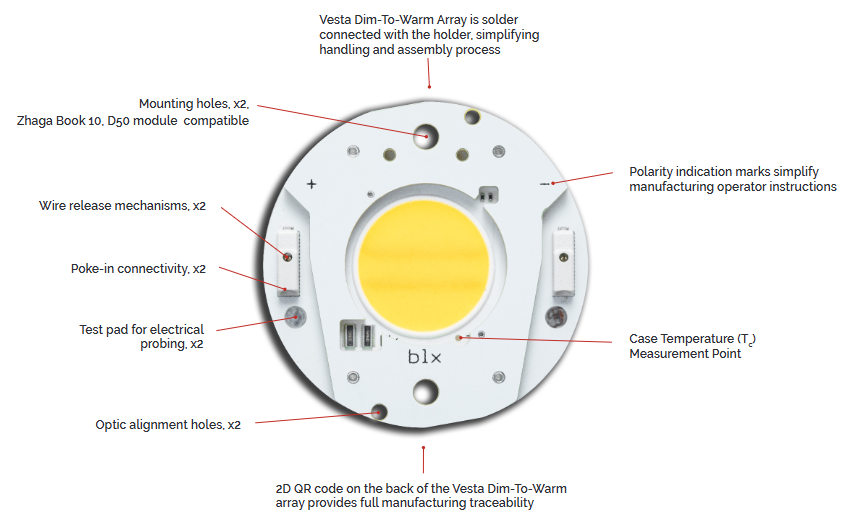

Gli array Bridgelux sono dispositivi completamente ingegnerizzati che forniscono prestazioni termiche e ottiche costanti su una piattaforma meccanica ingegnerizzata. Gli array incorporano diverse funzionalità per semplificare l'integrazione e l'assemblaggio del progetto.
|
Famiglia di prodotti |
Prodotto |
Numero di parte |
Numero documento |
gen |
Dimensioni LES (mm) |
Intervallo CCT (K) |
CRI |
Tip. FLUSSO (lm) CCT più alto |
Corrente (mA) |
Voltaggio (V) |
Potenza (W) |
Efficacia (lm/W) |
Dimensioni del substrato (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BXRV Vesta DW | Vesta SE Dimmerabile a caldo 18 mm | BXRV-DR-1827G-4000-A13-S2 | DS374 | 1 | ⌀18.3 | 1800-2700 | 90 | 4675 | 1290 | 33.8 | 43.6 | 107 | ⌀45 |
| BXRV Vesta DW | Vesta SE Dimmerabile a caldo 18 mm | BXRV-DR-1827H-4000-A13-S2 | DS374 | 1 | ⌀18.3 | 1800-2700 | 95 | 4133 | 1290 | 33.8 | 43.6 | 95 | ⌀45 |
| BXRV Vesta DW | Vesta SE Dimmerabile a caldo 18 mm | BXRV-DR-1830G-4000-A13-S2 | DS374 | 1 | ⌀18.3 | 1800-3000 | 90 | 4887 | 1290 | 33.8 | 43.6 | 112 | ⌀45 |
| BXRV Vesta DW | Vesta SE Dimmerabile a caldo 18 mm | BXRV-DR-1830H-4000-A13-S2 | DS374 | 1 | ⌀18.3 | 1800-3000 | 95 | 4386 | 1290 | 33.8 | 43.6 | 101 | ⌀45 |
Tavolo 1: Guida alla selezione, dati di misurazione
|
Numero di parte |
Nominale TDC1 Tc=25 grado (K) |
Minimo CRI 2 |
Nominale Guidare Attuale (mA) |
Tipico Vf Tc=25 grado (V) |
Tipico Energia Tc=25 grado (W) |
Tipico Pulsato Flusso 3, 4, 5 Tc=25 grado (mi) |
Tipico Efficacia Tc=25 grado (lm/W) |
Minimo Pulsato Flusso 6 Tc=25 grado (mi) |
Tipico Flusso CC 7, 8 Tc=85 grado (mi) |
|
BXRV-DR-1827G-4000-A- 13-S2 |
2700 |
90 |
1290 |
33.8 |
43.6 |
4675 |
107 |
4207 |
4207 |
|
1800 |
90 |
20 |
26.4 |
0.5 |
55 |
104 |
50 |
50 |
|
|
BXRV-DR-1827H-4000-A- 13-S2 |
2700 |
95 |
1290 |
33.8 |
43.6 |
4133 |
95 |
3719 |
3719 |
|
1800 |
93 |
20 |
26.4 |
0.5 |
37 |
70 |
33 |
33 |
|
|
BXRV-DR-1830G-4000-A- 13-S2 |
3000 |
90 |
1290 |
33.8 |
43.6 |
4887 |
112 |
4398 |
4398 |
|
1800 |
90 |
20 |
26.4 |
0.5 |
56 |
106 |
50 |
50 |
|
|
BXRV-DR-1830H-4000-A- 13-S2 |
3000 |
95 |
1290 |
33.8 |
43.6 |
4386 |
101 |
3948 |
3948 |
|
1800 |
93 |
20 |
26.4 |
0.5 |
48 |
90 |
43 |
43 |
Tavolo 2: Tabella dei prodotti iscritti al Registro Europeo dei Prodotti per l'Etichettatura Energetica (EPREL)
|
|
TDC (K) |
CRI |
Cur- affitto 3 (mA) |
Volt- età 3 (V) |
Utile Flusso 2 utile Tc=85C (mi) |
Energia (W) |
Efficacia (lm/W) |
Energia Efficienza Classe 4 |
Regis- trazione NO |
|
|
|||||||||
|
BXRV-DR-1827G-4000-A- 13-S2 |
2700 |
90 |
1400 |
34.1 |
4191 |
47.8 |
87 |
G |
876474 |
|
BXRV-DR-1827H-4000-A- 13-S2 |
2700 |
95 |
470 |
30.6 |
1386 |
14.4 |
96 |
F |
876488 |
|
BXRV-DR-1830G-4000-A- 13-S2 |
3000 |
90 |
1400 |
34.1 |
4381 |
47.8 |
91 |
G |
876505 |
|
BXRV-DR-1830H-4000-A- 13-S2 |
3000 |
95 |
960 |
32.5 |
2852 |
31.2 |
91 |
G |
876519 |
Numero di parte
Tavolo 3: Caratteristiche Elettriche
|
Numero di parte |
Guidare Attuale (mA) |
Inoltrare Voltaggio pulsato, Tc = 25.C 1, 2, 3, 7 |
Tipico Coefficiente di Avanti Voltaggio ∆Vf/∆Tc (mV/ºC) |
Tipico Termico Resistenza Giunzione a Caso4, 5 (ºC/W) |
Selezione del conducente Tensioni6 |
|||
|
Minimo (V) |
Tipico (V) |
Massimo (V) |
||||||
|
Vf minimo Caldo Tc = 105ºC (V) |
Vf Massimo. Freddo Tc = -40ºC (V) |
|||||||
|
BXRV-DR-18xxx-4000-A- 13-S2 |
1290 |
32.1 |
33.8 |
35.5 |
-12.8 |
0.14 |
31.2 |
36.5 |
|
1400 |
32.4 |
34.1 |
35.8 |
-12.8 |
0.15 |
31.5 |
36.8 |
|
Tavolo 4: Valutazioni massime
|
Parametro |
Voto massimo |
|
Temperatura di giunzione del LED (Tj) |
125 gradi |
|
Temperatura di conservazione |
Da -40°C a +105.C |
|
Temperatura della custodia operativa1 (Tc) |
105 gradi |
|
Corrente di azionamento massima3 |
1400mA |
|
Corrente di azionamento pulsata di picco massima4 |
1950mA |
|
Tensione inversa massima5 |
-60V |
