SST-05-IR-H

LED IR

Invia la tua richiesta

Scarica

Descrizione

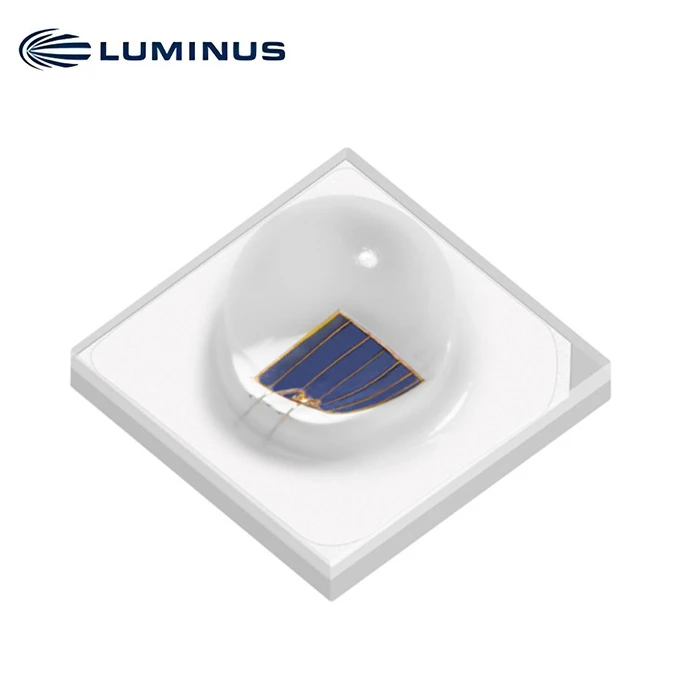

SST-05-IR-H LED a infrarossi a montaggio superficiale

Caratteristiche
• LED a infrarossi con una lunghezza d'onda di picco tipica di 850 nm.
• Opzioni di angoli di visione di 40 e 70-gradi per applicazioni ad alta irradianza e direzionali.
• Protezione-ESD integrata.
• Bassa resistenza termica.
• Adatto a tutti i metodi di assemblaggio SMT.

Applicazioni
• Sistemi di sorveglianza/TVCC
• Riconoscimento dell'iride e del volto
• Scansione della targa
• Rilevamento automobilistico
• Visione artificiale
• Visione notturna
• Sostituzione dei LED IR preesistenti da 5 mm2 per design migliorati

Codici di ordinazione

Picco Lunghezza d'onda	Flusso radiometrico		Angolo dell'obiettivo	Codice articolo per l'ordinazione
	Bin flusso minimo1	Flusso minimo²
850 nm	J	235 mW	40	SST-05-IR-B40H-J850
			70	SST-05-IR-B70H-J850
	K	265 mW	40	SST-05-IR-B40H-K850
			70	SST-05-IR-B70H-K850

Contenitori di flusso radiometrico

Contenitore del flusso	Binning a 350 mA, tp=20ms, Tc=25 gradi		Flusso minimo correlato (lm) @ tp=20ms, Tc=25 gradi
Contenitore del flusso	Flusso minimo (mW)	Flusso massimo (mW)	500mA	800 mA
J	235	265	331	517
K	265	295	373	583
L	295	325	415	649
M	325	355	458	714
N	355	385	500	780

Contenitori della lunghezza d'onda

Contenitore della lunghezza d'onda	Binning a 350 mA, Tc=25 gradi
Contenitore della lunghezza d'onda	Lunghezza d'onda di picco minima (nm)	Lunghezza d'onda di picco massima (nm)
850	840	870

Contenitori di tensione diretta

Contenitore della tensione diretta	Binning a 350 mA, Tc=25 gradi
Contenitore della tensione diretta	Tensione minima (V)	Tensione massima (V)
V2	1.4	1.6
V3	1.6	1.8

Caratteristiche

Parametro (Se=350 mA, Tc=25 gradi)		Simbolo	Tipo di pacchetto		Unità
			B40	B70
Corrente diretta		Se	350		mA
Potenza di uscita tipica		φv	316		mW
Potenza di uscita tipica a 800 mA, t-=20ms		φv (800 mA)	695
Intensità radiante		φ E	600	230	mW/Sr
Tensione diretta	Minimo	Vf min	1.2		V
	Tipico	Vf tipo	1.6
	Massimo	Vfmax	2.0
Angolo di visione		2 Ø1/2	40	70	grado
Tipica lunghezza d'onda di picco		λp	850		nm
Tipica lunghezza d'onda del centroide		λc	860
FWHM- Larghezza di banda spettrale al 50% di ΦV		Δλ1/2	30
Resistenza termica elettrica (giunzione alla custodia)2		Rth JC elet	7.2		grado/W
